Муфты

Муфта соединяет валы привода и передает крутящий момент от двигателя и редуктора дальше на рабочий узел конвейера. При этом соединение должно нормально переносить пусковые нагрузки, небольшие перекосы валов и режим работы конкретной линии.

Муфты для конвейера подбирают не только по диаметру посадочного отверстия. Важны крутящий момент, обороты, конструкция привода и место установки соединения. Если деталь нужна на замену, проще всего ориентироваться на существующую муфту, чертеж или размеры валов.

Ассортимент муфт для конвейеров

Для приводов конвейерного оборудования используются муфты с разной конструкцией и рабочими характеристиками. По расположению в приводе выделяют быстроходные и тихоходные муфты, а конкретный тип соединения выбирают уже по нагрузке, оборотам и параметрам валов.

В ассортимент входят:

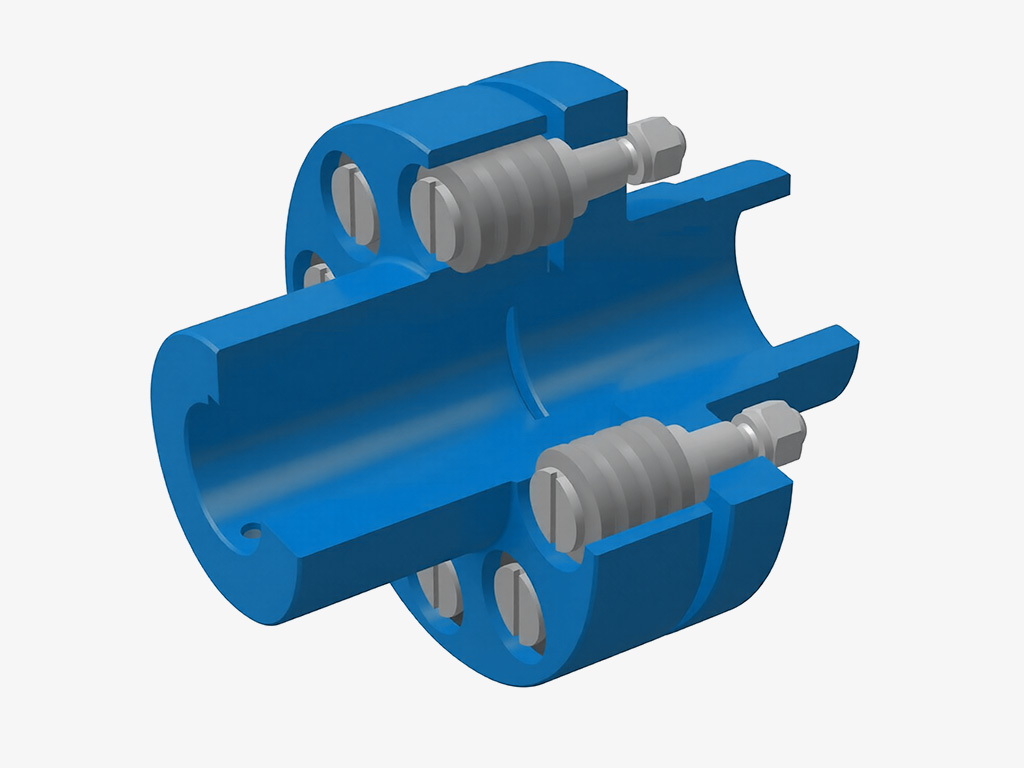

• упругие втулочно-пальцевые муфты (МУВП) — с упругими элементами между полумуфтами;
• зубчатые муфты — для передачи высокого крутящего момента;
• кулачковые муфты — с передачей момента через взаимодействующие элементы полумуфт;

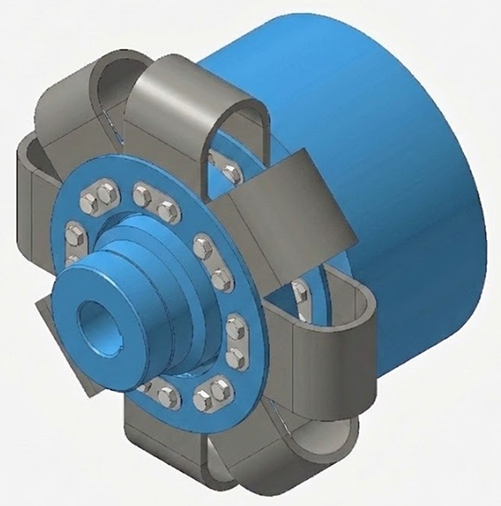

• лепестковые муфты — применяются в приводных соединениях соответствующего исполнения;

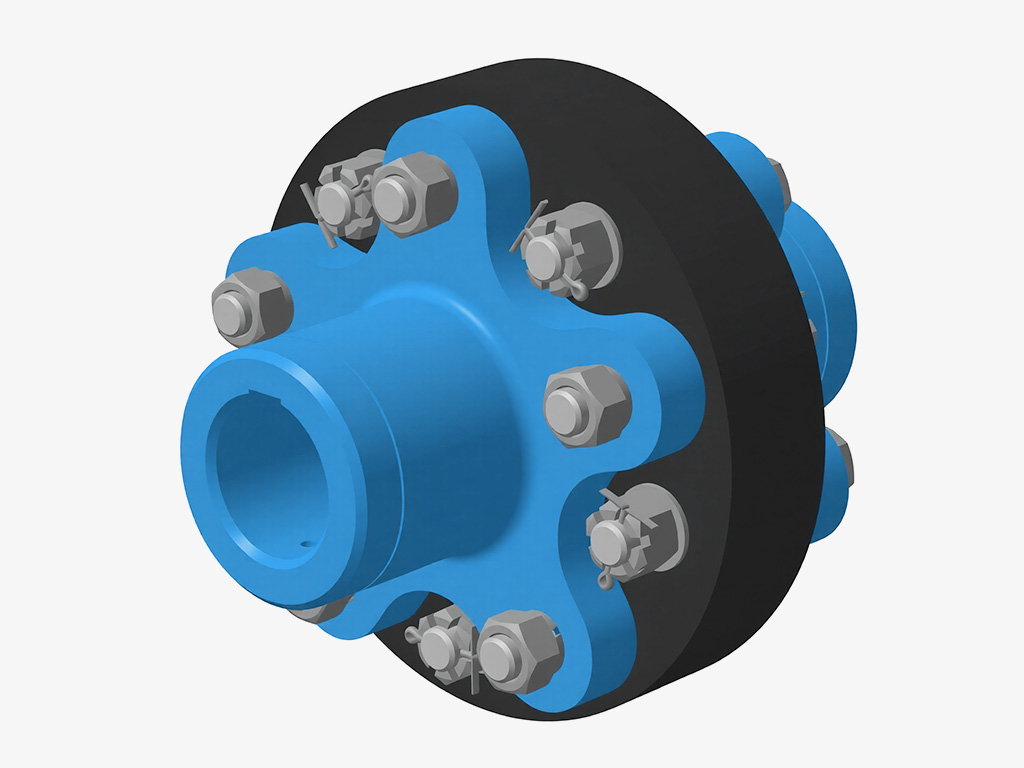

• муфты с упругими элементами — для приводов, где требуется смягчить ударные и пусковые нагрузки.

Конкретное исполнение выбирают по частоте вращения, крутящему моменту, диаметрам валов и режиму работы конвейера.

Быстроходные и тихоходные муфты

В одном приводе могут использоваться соединения, работающие в разных условиях.

Быстроходная муфта обычно располагается со стороны электродвигателя, до редуктора. Здесь выше частота вращения, поэтому особенно важны точность изготовления, соосность и состояние упругих элементов, если они предусмотрены конструкцией.

Тихоходная муфта устанавливается после редуктора. Обороты на этом участке ниже, зато передаваемый крутящий момент выше. Поэтому конструкцию выбирают уже с учетом нагрузки на выходном валу и режима пуска оборудования.

Для муфт ленточных конвейеров это особенно важно: одна и та же мощность двигателя еще не означает одинаковые требования к соединению на быстроходном и тихоходном участках привода.

Что нужно знать для подбора

Для выбора приводной муфты желательно подготовить:

• мощность двигателя;
• частоту вращения вала;
• передаваемый крутящий момент, если он известен;
• диаметры соединяемых валов;
• размеры шпоночных пазов;
• место установки — до или после редуктора;
• режим работы и количество пусков;
• данные существующей муфты при замене.

Если точных характеристик нет, можно передать чертеж, размеры или фотографию установленного узла с маркировкой.

Приводные муфты для конвейерного оборудования

Муфты приводные работают вместе с двигателем, редуктором и остальными элементами привода, поэтому выбирать их отдельно от всей схемы не стоит. Для тихоходного участка критичен крутящий момент, для быстроходного — обороты и точность соединения.

При замене важно сохранить посадочные размеры. Если новая деталь отличается по длине, диаметру отверстия или положению шпонки, может потребоваться переделка сопряженных элементов привода.

Как заказать муфту

Если нужно купить приводные муфты для нового или действующего конвейера, передайте параметры валов, мощность, обороты и тип оборудования. Для замены можно дополнительно приложить чертеж или размеры старой детали.

По этим данным выбирают тип соединения, посадочные размеры и исполнение муфты. Для нестандартного привода конструкцию можно привязать к существующим валам и компоновке оборудования.
