Лепестковую муфту устанавливают между валами привода для передачи вращения. Гибкие элементы конструкции уменьшают влияние несоосности и делают работу соединения более плавной.
Лепестковые муфты особенно востребованы в механизмах, где требуется сочетание прочности, гибкости и устойчивости к циклическим нагрузкам.

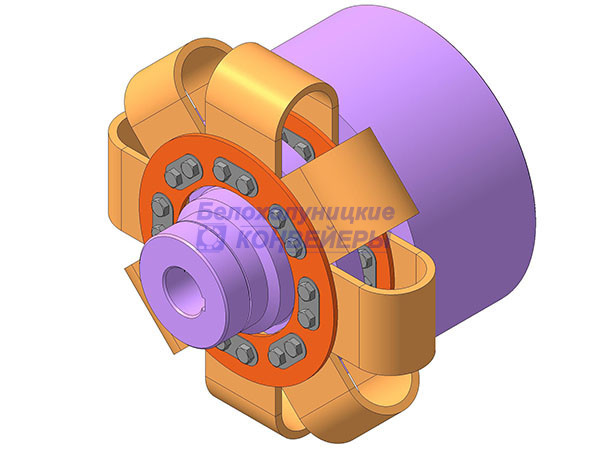

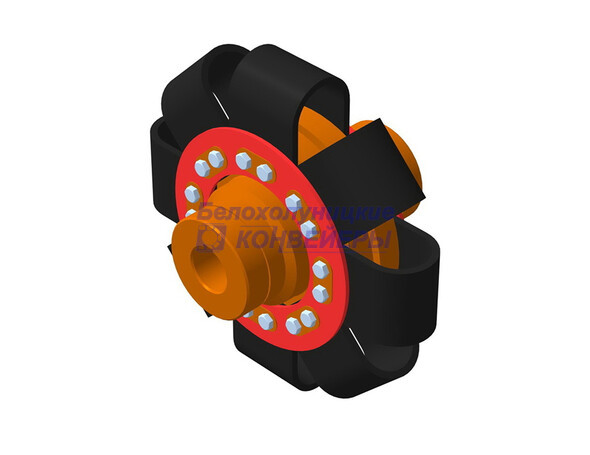

Конструкция и принцип действия
Основу конструкции составляет пакет упругих металлических элементов — лепестков (пластин), закрепленных между двумя полумуфтами. Передача момента осуществляется за счет деформации этих элементов.
В процессе работы:
- крутящий момент передается через лепестки
- пластины деформируются, компенсируя смещения валов
- нагрузка распределяется равномерно
Отсутствие резиновых и полимерных деталей делает муфту более устойчивой к температурным и агрессивным воздействиям.
Функциональные возможности
- передача крутящего момента с высокой точностью
- компенсация осевых, радиальных и угловых смещений
- снижение вибраций и динамических нагрузок
- обеспечение стабильной работы при переменных режимах
- повышение ресурса сопряженных узлов
Конструктивные особенности
- использование пакета металлических упругих элементов
- отсутствие быстроизнашиваемых эластомерных вставок
- высокая устойчивость к температурным перепадам
- компактное исполнение при высокой прочности
- возможность работы на высоких скоростях вращения
Лепестки изготавлены из высокопрочной стали с повышенной усточивостью, что обеспечивает долгосрочную службу муфты.
Преимущества лепестковых муфт
- высокая надежность при циклических нагрузках
- отсутствие изнашиваемых резиновых элементов
- стабильные характеристики в широком диапазоне температур
- высокая точность передачи вращения
- устойчивость к агрессивным средам
- длительный срок службы без частого обслуживания
- возможность работы на высоких скоростях
Области применения
Муфты данного типа используются в:
- приводах ленточных конвейеров
- турбомеханизмах и вентиляторах
- насосных агрегатах
- компрессорных установках
- энергетическом оборудовании
- высокоскоростных производственных линиях
Особенно эффективны в оборудовании с высокой скоростью и продолжительным режимом работы.
Подбор и изготовление
Выбор лепестковой муфты осуществляется на основе:
- требуемого крутящего момента
- частоты вращения
- параметров валов
- условий эксплуатации
- требований к точности работы
Возможна поставка стандартных типоразмеров и производство по индивидуальным параметрам.
Для получения консультации и подбора оптимального решения свяжитесь с нашими специалистами оставьте заявку на сайте — мы подберем конфигурацию, соответствующую вашим условиям.
