Элеваторы

Элеваторы используют там, где сыпучий или кусковой материал нужно поднять с одного уровня на другой. Груз перемещается в ковшах, закрепленных на ленте или цепи. В нижней части ковши заполняются материалом, проходят вверх внутри корпуса, а затем разгружаются в головной части оборудования.

«Белохолуницкие Конвейеры» изготавливают ковшовые элеваторы под параметры конкретной линии. При расчете учитывают свойства материала, необходимую производительность, высоту подъема и режим работы оборудования.

Ленточные и цепные элеваторы

Главное различие между этими исполнениями — тяговый орган.

Ленточный элеватор работает с ковшами, закрепленными на конвейерной ленте. Такое решение часто применяют для зерна, гранул и других сыпучих материалов. Лента движется по барабанам и обеспечивает равномерный ход ковшей.

Цепной элеватор оснащается одной или несколькими тяговыми цепями. Его выбирают, когда приходится работать с большей нагрузкой, абразивным или крупнокусковым материалом. Для горячих грузов исполнение подбирают отдельно: учитывается температура материала и допустимые режимы работы цепи, ковшей и других элементов.

Тип элеватора определяют по конкретной задаче. Один и тот же объем материала еще не означает, что подойдет одинаковая конструкция: значение имеют фракция, абразивность, температура, высота подъема и режим эксплуатации.

Сравнение ленточных и цепных элеваторов

Нельзя выбирать тип элеватора только по производительности или высоте подъема. В расчет также входят свойства материала, его температура, абразивность, размер фракции и режим работы линии. Поэтому для одного и того же продукта в разных условиях могут применяться разные исполнения.

Основные узлы элеватора

Конструкция элеватора зависит от типа тягового органа и параметров транспортируемого материала, но основные узлы у ленточного и цепного исполнения схожи:

1. Башмак. Нижняя часть элеватора, куда поступает транспортируемый материал. Здесь располагается нижний барабан или звездочки, а также механизм натяжения ленты или цепи.
2. Тяговый орган и ковши. Ковши крепятся к ленте или цепи с определенным шагом. Их форма, вместимость и расположение подбираются с учетом производительности и свойств материала.
3. Средние секции. Формируют закрытый корпус элеватора, внутри которого движутся рабочая и обратная ветви тягового органа. Количество секций зависит от требуемой высоты подъема.
4. Головка элеватора. В верхней части установлен приводной барабан для ленточного исполнения или приводные звездочки для цепного. Здесь же происходит разгрузка ковшей.
5. Привод. Вращение тяговому органу передает электродвигатель с редуктором. Параметры привода рассчитываются по высоте подъема, производительности, массе материала и режиму работы.

Что нужно знать для подбора элеватора

Для предварительного расчета желательно указать:

• наименование и характеристики транспортируемого материала;
• насыпную плотность и размер фракции;
• влажность и температуру продукта;
• требуемую производительность;
• высоту подъема;
• режим работы оборудования;
• точки загрузки и выгрузки;
• условия эксплуатации на объекте.

По этим данным определяются тип тягового органа, размеры ковшей, скорость движения и основные параметры элеватора.

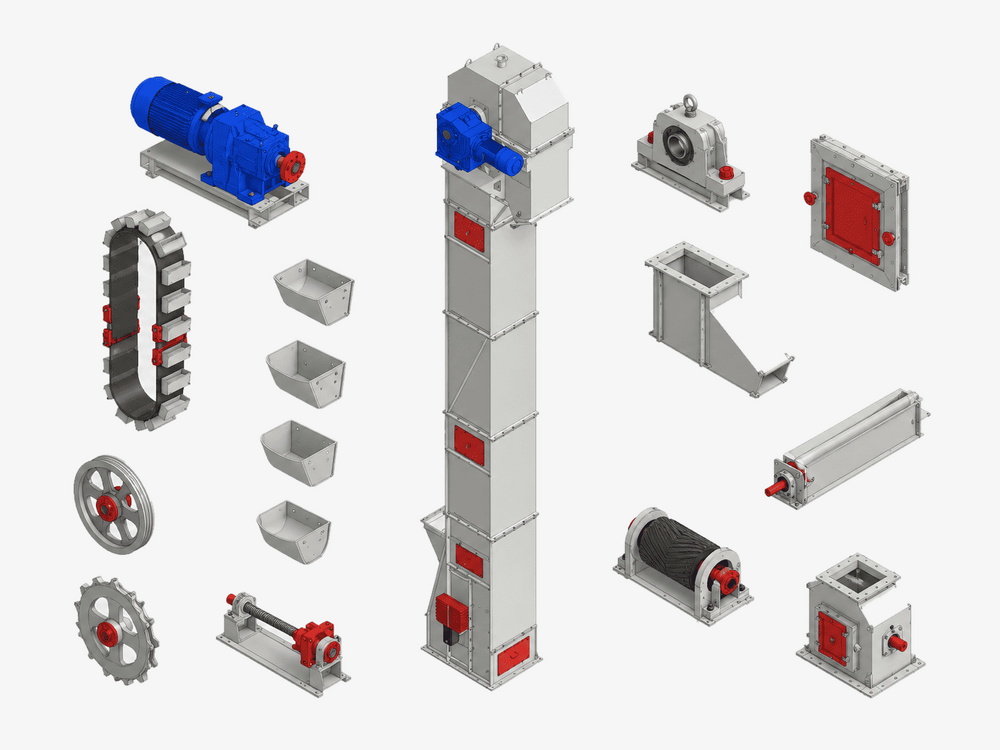

Комплектующие для элеваторов

При ремонте или модернизации оборудования отдельные узлы можно заменить без изготовления нового элеватора целиком. Для поставки доступны головки и башмаки, средние секции, ковши и элементы ходовой части.

При подборе комплектующих особенно важны размеры существующего оборудования и его конструктивное исполнение. Для изготовления можно предоставить чертеж, основные размеры или данные установленного узла.

Как заказать элеватор

Для расчета нового оборудования передайте специалистам исходные данные по материалу, требуемой производительности и высоте подъема. Если элеватор должен встраиваться в действующую линию, дополнительно потребуются отметки загрузки и выгрузки, схема участка или чертеж.

По полученным данным подбирается ленточное или цепное исполнение, рассчитываются основные узлы и определяется комплектация оборудования.
