Элеваторы цепные

Цепной элеватор используют для вертикального подъема сыпучих и кусковых материалов, когда от оборудования требуется повышенная прочность и устойчивость к нагрузкам. В качестве тягового элемента здесь работает не лента, а стальная цепь с закрепленными на ней ковшами.

Цепные элеваторы ЦО, ЦС, ЦГТ и ЦСК отличаются по конструкции и рабочим параметрам. Нужный вариант выбирают уже под конкретный материал и задачу — от производительности до условий на участке.

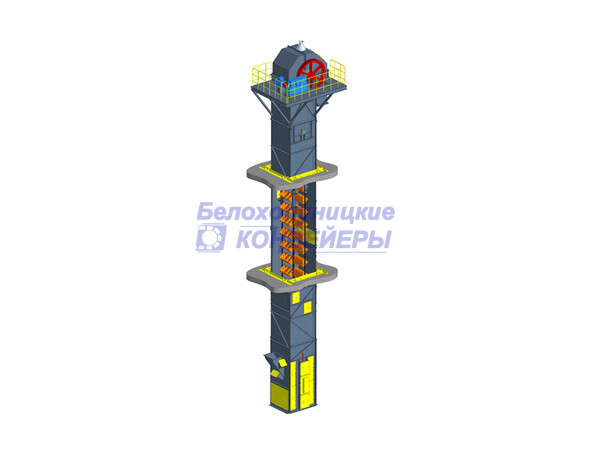

Как устроен цепной элеватор

Материал поступает в нижнюю часть элеватора — башмак. Ковши забирают его и вместе с цепью движутся вверх внутри закрытой шахты. В головке происходит разгрузка, после чего пустые ковши возвращаются вниз.

Основные узлы конструкции:

• башмак — нижняя часть с загрузкой и натяжным механизмом;
• средние секции — образуют шахту элеватора;
• цепь с ковшами — непосредственно перемещает материал;
• головка — верхняя секция с приводом и зоной разгрузки;
• приводные и натяжные элементы — обеспечивают движение и необходимое натяжение цепи.

В зависимости от исполнения применяется пластинчатая или круглозвенная цепь. Возможны одноцепные и двухцепные схемы.

Технические характеристики цепного элеватора

Конкретные параметры зависят от типа элеватора и характеристик перемещаемого материала. Поэтому производительность или ширину ковша лучше рассматривать не отдельно, а вместе с высотой подъема, плотностью и размером фракции.

Для каких материалов подходят цепные элеваторы

Цепной элеватор выбирают прежде всего для тяжелых, абразивных и крупнокусковых материалов, с которыми ленточное исполнение справляется хуже. Это может быть уголь, зола, шлак, клинкер, известь, минеральное сырье и другие сыпучие грузы.

Здесь важен не только сам материал, но и его свойства. Для одного продукта критична высокая температура, для другого — крупная фракция или значительная насыпная плотность. От этого уже зависят тип цепи, форма ковшей и рабочая скорость элеватора.

Что нужно знать для подбора

Чтобы определить подходящее исполнение, нужны исходные данные по материалу и самой линии:

• что будет перемещаться;
• требуемая производительность;
• высота подъема;
• размер фракции;
• насыпная плотность материала;
• его температура;
• условия работы на участке.

Если элеватор устанавливается в уже действующую линию, дополнительно смотрят на имеющееся пространство, расположение загрузки и выгрузки, а также способ подключения к соседнему оборудованию.

Чем точнее исходные данные, тем проще сразу определить конструкцию без лишнего запаса по размерам и мощности.

Изготовление цепных элеваторов

Цепной элеватор можно изготовить под новую линию или вместо оборудования, которое уже работает на предприятии. Если есть чертежи, техническое задание или параметры старой машины, их используют при подготовке проекта.

При заказе важно указать материал, высоту подъема и нужную производительность. Остальные размеры и исполнение уточняются уже по месту установки и условиям работы.

Если нужно купить цепной элеватор, заявку можно отправить с теми данными, которые есть на данный момент. Этого хватит, чтобы начать расчет и понять, какое исполнение подойдет под задачу.
