Натяжные устройства ленточных конвейеров
Стабильная работа ленточного конвейера напрямую зависит от правильно заданного натяжения ленты. Эту задачу решают натяжные устройства — узлы, которые компенсируют растяжение ленты, устраняют проскальзывание и поддерживают рабочий режим оборудования.
В зависимости от принципа действия применяются два типа решений:
Каждый из них используется в определённых условиях и подбирается индивидуально под параметры конвейера.

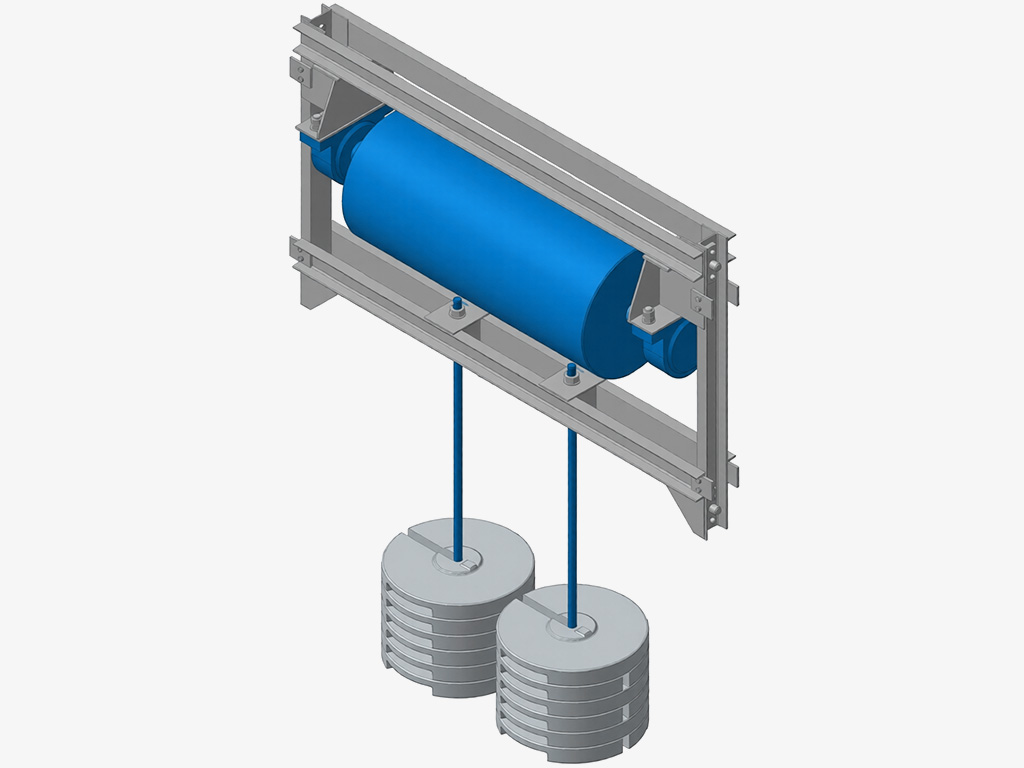

Грузовые натяжные устройства
Грузовые системы применяются в тех случаях, когда требуется автоматическое поддержание натяжения — без регулярного вмешательства персонала. Это особенно актуально для длинных конвейеров и линий с переменной нагрузкой.
Конструктивно такие устройства выполняются в двух вариантах:
- с натяжной тележкой
- с вертикальной (рамной) схемой
Работа устройства основана на использовании веса грузов, создающих необходимое усилие. В зависимости от компоновки применяются:
- прямые системы без полиспаста
- решения с полиспастом для изменения усилия
- грузолебедочные механизмы
Основной параметр при выборе — создаваемое натяжное усилие, которое определяется расчетом и зависит от характеристик конвейера.

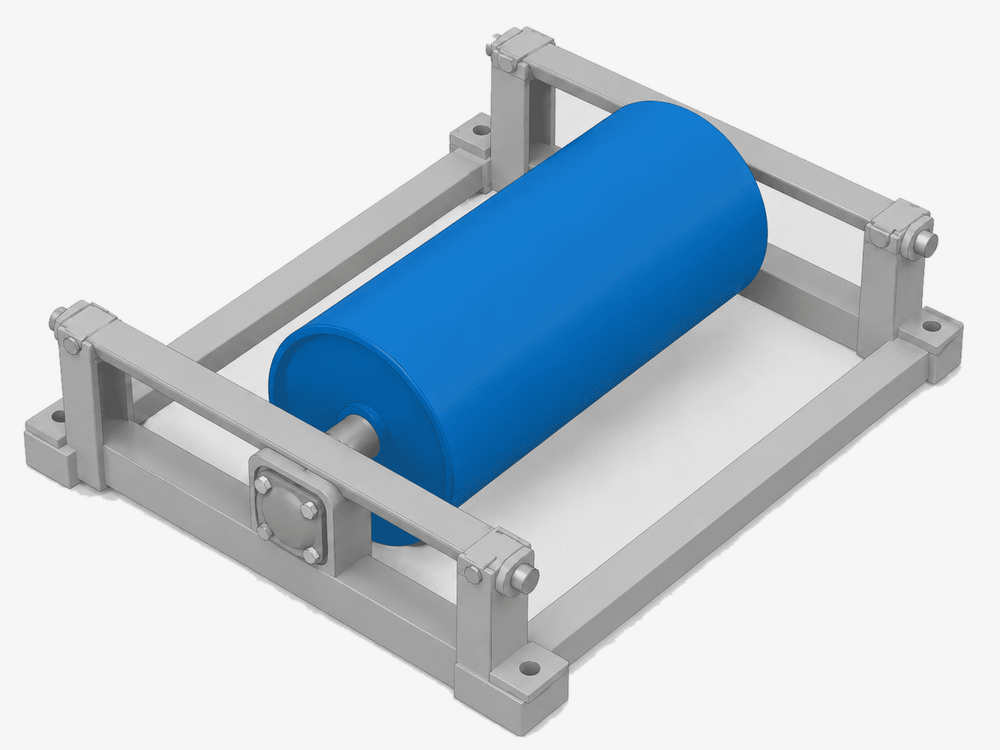

Винтовые натяжные устройства
Винтовые устройства используются там, где нет необходимости в автоматической регулировке. Это компактное и понятное решение, оптимальное для коротких и средних конвейеров.
Практика показывает, что их применение эффективно при длине трассы до 30–50 метров. При этом в сложных условиях эксплуатации (влага, загрязнение, большая ширина ленты) допустимая длина уменьшается.
Диапазон перемещения натяжного барабана зависит от длины конвейера:
- до 15 м — 320 мм
- до 25 м — 500 мм
- до 50 м — 800 мм
Размер устройства обычно подбирается относительно приводного барабана и принимается меньше его, что обеспечивает корректную работу без перегрузок.
На что обратить внимание при выборе
Ошибки в подборе натяжного устройства приводят к ускоренному износу ленты и нестабильной работе конвейера. Поэтому при проектировании учитывают:
- длину конвейера и конфигурацию трассы
- условия эксплуатации
- требуемое усилие натяжения
- запас хода барабана (не менее 2% от длины конвейера)
Подбор под задачу
Не существует универсального решения — каждое натяжное устройство подбирается под конкретные условия работы. Грамотный расчет позволяет снизить нагрузку на оборудование, увеличить срок службы ленты и минимизировать обслуживание.
Мы подбираем и изготавливаем натяжные устройства с учетом всех технических параметров и особенностей эксплуатации.
Оставьте заявку — подготовим решение и рассчитаем стоимость под ваш проект.
