Роликоопоры

Роликоопоры ленточного конвейера представляют собой ключевые элементы опорной системы, обеспечивающие поддержание, направление и устойчивое движение конвейерной ленты. Применение конвейерных роликоопор позволяет снизить сопротивление перемещению, равномерно распределить нагрузку и повысить надежность работы всей транспортной установки.

Назначение и функции

Роликоопоры конвейеров выполняют ряд важных задач:

• удерживают ленту на заданной траектории;
• поддерживают как рабочую (верхнюю), так и холостую (нижнюю) ветви;
• формируют требуемую геометрию ленты (плоскую или желобчатую);
• уменьшают провисание между опорными точками;
• обеспечивают равномерность движения;
• способствуют снижению износа ленты и энергопотребления привода.

Конструктивное исполнение конвейерных роликоопор

Типовая роликоопора включает:

• металлическую раму (сварную или разборную);
• ролики с подшипниковыми узлами;
• герметизированные подшипники, защищённые от загрязнений;
• уплотнительные элементы для эксплуатации в агрессивной среде.

Конструкция допускает использование роликов различного диаметра, что позволяет адаптировать оборудование под конкретные нагрузки.

Классификация роликоопор

По расположению относительно ленты

Различают:

• роликоопора верхняя (несущая груз);
• нижняя роликоопора (поддерживающая обратный ход ленты).

По форме и функциональному назначению

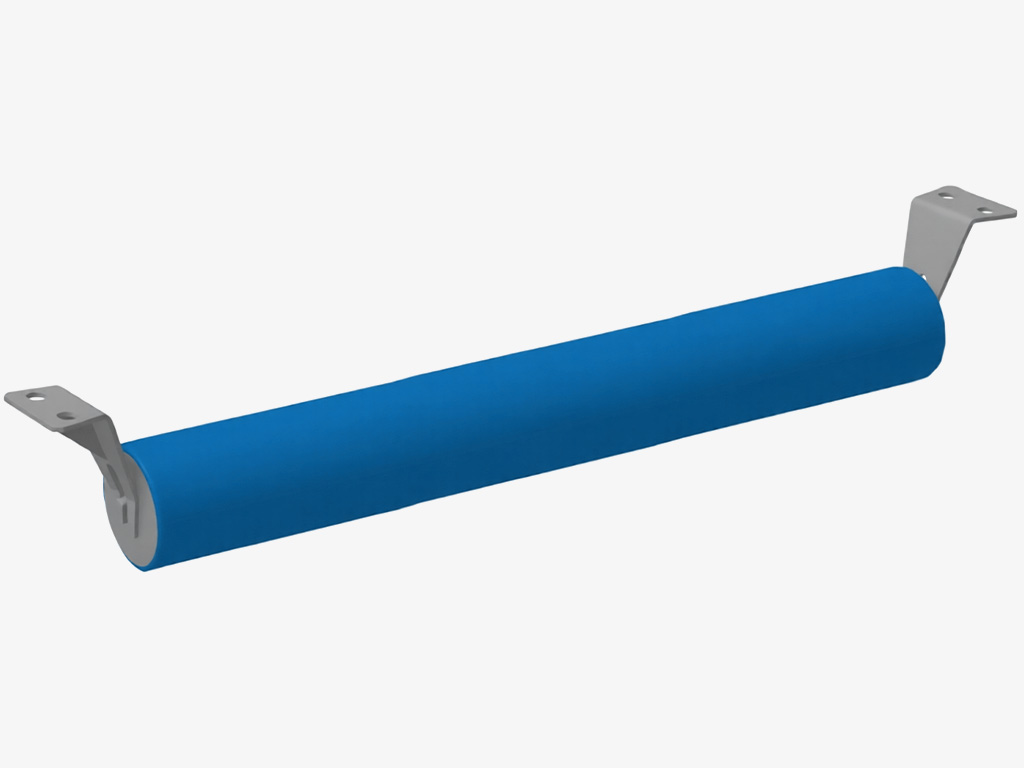

• Прямые роликоопоры — используются для поддержания ленты в плоском положении. Применяются как на нижней ветви, так и в отдельных случаях на верхней — при необходимости транспортирования без формирования желоба.
• Желобчатые роликоопоры — обеспечивают образование желобчатого профиля ленты за счёт наклона боковых роликов (обычно 20° или 30°). Это решение увеличивает объём транспортируемого материала и повышает эффективность конвейера.

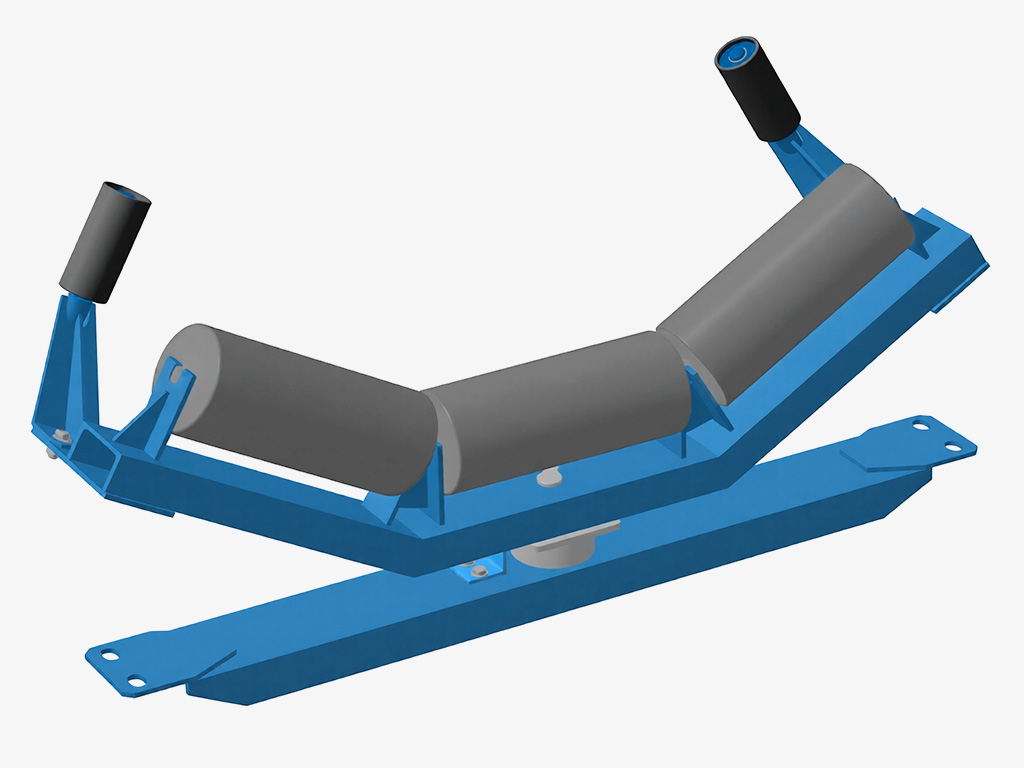

• Центрирующие роликоопоры — предназначены для автоматической корректировки положения ленты и предотвращения её схода с трассы. Как правило, устанавливаются через определённые интервалы (примерно через 20–25 шагов рядовых опор).
• Рядовые роликоопоры — составляют основную часть опорной системы и воспринимают основную нагрузку по всей длине конвейера.

Специальные исполнения
К ним относятся:

• амортизирующие (для гашения ударных нагрузок);
• усиленные (для тяжёлых условий работы);
• самоустанавливающиеся и комбинированные конструкции.

Особенности выбора

Даже при одинаковой ширине ленты могут отличаться диаметром роликов. Этот параметр напрямую влияет на допустимую нагрузку.

Подбор осуществляется путём сопоставления фактической нагрузки с допустимыми значениями для конкретного типоразмера ролика.

Характерные особенности применения

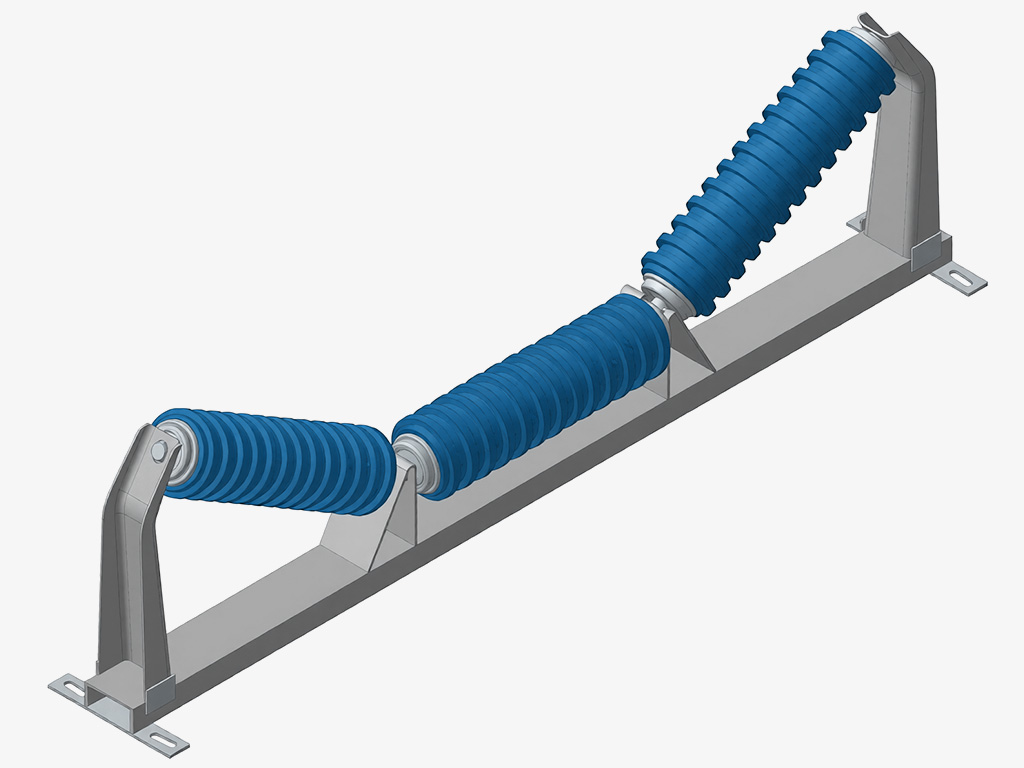

Амортизирующие роликоопоры
Размещаются в зонах загрузки материала. Устанавливаются с уменьшенным шагом (порядка 0,5 м и менее). Их использование позволяет:

• снизить ударное воздействие;
• продлить срок службы подшипников;
• обеспечить более мягкое движение ленты;
• частично очищать её поверхность.

Роликоопоры нижней ветви
Предназначены для поддержания холостой части ленты. Обычно монтируются с шагом 2,5–3 м, однако расстояние может изменяться в зависимости от профиля трассы (например, на криволинейных участках).

Средства предотвращения схода ленты

Помимо центрирующих опор применяются дефлекторные ролики.

• Верхние дефлекторные ролики
  Используются на желобчатых участках и устанавливаются вдоль трассы с интервалом 10–15 м, а также в потенциально опасных зонах.
• Нижние дефлекторные ролики
  Применяются для плоской ленты на обратной ветви и размещаются с аналогичным шагом, особенно там, где возможен интенсивный сход ленты.

Область применения

Роликоопоры конвейера находят широкое применение в различных отраслях:

• горнодобывающая промышленность;
• металлургия;
• производство строительных материалов;
• переработка сыпучих грузов;
• транспортные и складские системы.

Условия эксплуатации

Оборудование рассчитано на работу в сложных условиях:

• запылённая среда;
• высокая влажность;
• воздействие абразивных материалов;
• ударные и вибрационные нагрузки;
• перепады температур.

Преимущества использования роликоопор ленточного конвейера

• стабильная и надёжная работа конвейера;
• снижение эксплуатационных затрат;
• увеличение срока службы ленты;
• удобство обслуживания и замены;
• возможность применения в различных условиях.

При подборе оборудования важно учитывать тип и место установки роликоопоры: для разных участков применяются верхняя, нижняя и желобчатая роликоопора, а также центрирующие роликоопоры. Конкретное исполнение выбирают с учетом ширины ленты, нагрузки и условий эксплуатации конвейера. Если необходимо купить роликоопору, мы поможем выполнить подбор и расчет роликоопор конвейерных под параметры вашей линии: ширину ленты, расчетную нагрузку, скорость движения и условия эксплуатации.
