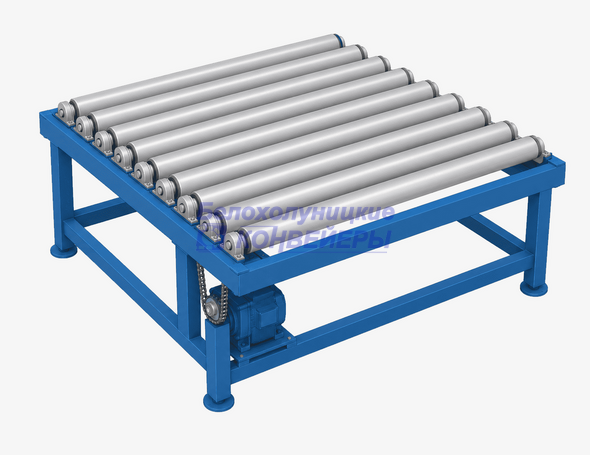

Приводной рольганг

Приводной рольганг используют для автоматического перемещения штучных грузов между отдельными участками производства. Вращение роликов обеспечивает электропривод, поэтому коробки, паллеты, металлические заготовки, профиль и другая продукция перемещаются по трассе без ручного проталкивания.

Такой рольганг можно установить между станками, включить в сборочную или упаковочную линию, использовать на участке комплектации и отгрузки. Оборудование проектируется под конкретный груз и условия эксплуатации: учитываются его размеры и масса, длина транспортного участка, требуемая скорость и особенности стыковки с другими механизмами.

Как устроен приводной рольганг

Конструкция рольганга подбирается под размеры и массу груза, нагрузку на участок и требуемую скорость перемещения. Основные элементы оборудования:

1. Несущая рама. На ней размещаются ролики, привод и другие узлы. Размеры и жесткость рамы рассчитывают с учетом длины транспортного участка и предполагаемой нагрузки.
2. Ролики. Непосредственно принимают на себя груз и обеспечивают его перемещение. Диаметр, длина и шаг роликов выбирают по габаритам и массе продукции. Для небольших изделий особенно важно расстояние между роликами, чтобы груз сохранял устойчивое положение по всей трассе.
3. Привод. Вращение роликов обеспечивает электродвигатель с мотор-редуктором. Мощность привода подбирают исходя из нагрузки, скорости движения и режима работы оборудования.
4. Механизм передачи вращения. Передает усилие от привода к рабочим роликам и обеспечивает их согласованное вращение. Исполнение выбирается с учетом конструкции рольганга и условий эксплуатации.
5. Система управления. В базовом варианте обеспечивает запуск и остановку оборудования. При необходимости рольганг можно дополнить регулированием скорости, реверсом, датчиками положения груза и элементами для работы в составе автоматизированной линии.

Приводной рольганг может работать как самостоятельный транспортный участок или стыковаться с конвейерами, станками, упаковочным оборудованием и другими механизмами линии.

Основные параметры приводного рольганга

Универсальной конструкции для любых грузов нет. Даже при одинаковой длине два рольганга могут отличаться роликами, приводом, рамой и системой управления.

Для каких грузов используют рольганги

Приводные рольганги рассчитаны прежде всего на изделия с устойчивой опорной поверхностью. Это могут быть коробки и ящики, паллеты, листовой материал, металлические детали и заготовки, профиль, контейнеры и готовая продукция.

При проектировании учитывается не только масса одного изделия. Важны размеры основания, распределение нагрузки, расстояние между грузами и интенсивность работы участка. Поэтому рольганг приводной лучше подбирать под конкретную продукцию и технологическую схему, а не только по общей длине транспортера.

Что нужно для расчета

Чтобы определить конструкцию и стоимость оборудования, желательно заранее подготовить:

• размеры и массу перемещаемого груза;
• необходимую длину и рабочую ширину участка;
• требуемую высоту транспортирования;
• скорость или производительность линии;
• направление движения и необходимость реверса;
• режим работы оборудования;
• информацию о соседних конвейерах, станках или других механизмах.

По этим данным можно подобрать ролики, привод, раму и определить необходимую комплектацию.

Изготовление приводных рольгангов

Приводной рольганг может работать как самостоятельный транспортный участок или входить в состав более крупной конвейерной системы. При проектировании важно заранее учитывать места загрузки и выгрузки, расположение соседнего оборудования и требования к управлению.

Цена приводного рольганга зависит от его размеров, нагрузки, исполнения роликов, мощности привода и дополнительной комплектации. Поэтому окончательная стоимость рассчитывается после получения исходных данных.

Чтобы купить приводной рольганг для новой или действующей линии, передайте параметры груза и участка установки. На их основе можно подготовить конструкцию, которая будет соответствовать условиям конкретного производства.
