Неприводной рольганг

Рольганг неприводной не имеет мотор-редуктора и приводной передачи. Груз движется по свободно вращающимся роликам: на горизонтальном участке его перемещает оператор, на наклонном — используется собственный вес груза.

На таких рольгангах перемещают коробки, ящики, паллеты, металлические заготовки и другие штучные грузы. Главное условие — основание изделия должно устойчиво лежать на роликах. Размеры конструкции, диаметр и шаг роликов подбираются под параметры конкретного груза и условия работы линии.

Где применяют неприводные рольганги

Рольганг можно использовать как самостоятельный транспортный участок либо включить в существующую производственную или складскую линию. Такое оборудование устанавливают:

• между отдельными технологическими операциями;
• на участках сборки и упаковки;
• возле станков и другого производственного оборудования;
• на приемных и отгрузочных участках склада;
• возле рабочих постов, если изделия нужно передавать от одной операции к следующей вручную.

Неприводная конструкция подходит для участков, где не требуется постоянное автоматическое движение продукции с заданной скоростью.

Как устроен неприводной рольганг

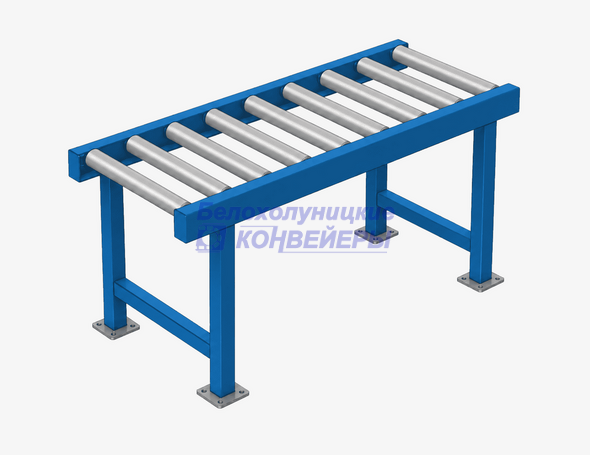

Основу конструкции составляет металлическая рама с установленными поперек нее роликами. Каждый ролик вращается независимо, а его ось закрепляется в боковых элементах рамы. Высоту рабочей поверхности задают опорами. Это особенно важно, если секцию нужно состыковать со станком, конвейером или другим оборудованием.

Один из основных параметров при проектировании — шаг между роликами. Его выбирают по длине и массе перемещаемого изделия. Груз должен устойчиво опираться сразу на несколько роликов и не проваливаться в промежутки между ними.

При изготовлении также учитываются диаметр роликов, рабочая ширина, нагрузка на секцию и характер поверхности груза.

Ручное или гравитационное перемещение

Неприводной рольганг может работать по двум основным схемам.

1. Горизонтальный участок. Груз перемещает оператор. Свободное вращение роликов уменьшает усилие, необходимое для перемещения коробки, заготовки или другого изделия по линии.
2. Гравитационный участок. Рама устанавливается с уклоном, и груз движется под действием собственного веса. Угол наклона рассчитывается с учетом массы продукции, размеров основания и сопротивления вращению роликов.

Для регулирования движения на гравитационных участках конструкция при необходимости может дополняться ограничителями, упорами и другими элементами.

Что учитывается при изготовлении рольганга

Чтобы правильно подобрать конструкцию, желательно заранее определить основные параметры:

• длину и ширину транспортного участка;
• габариты и массу единицы груза;
• минимальный размер основания изделия;
• требуемую высоту рабочей поверхности;
• диаметр и шаг роликов;
• расчетную нагрузку;
• горизонтальное или гравитационное исполнение;
• условия эксплуатации оборудования.

Если рольганг требуется встроить в действующую линию, дополнительно учитываются высота соседнего оборудования, направление движения груза и места передачи продукции между участками.

Варианты исполнения

В зависимости от задачи рольганг может состоять из одной или нескольких прямых секций. Также возможно изготовление поворотных участков, боковых направляющих, концевых упоров и регулируемых опор — если такие элементы предусмотрены проектом.

Исполнение рамы и роликов подбирается с учетом нагрузки и условий на производственном участке.

Как заказать неприводной рольганг

Чтобы заказать рольганг неприводной, передайте специалистам размеры и массу груза, требуемую длину и ширину участка, высоту установки и условия эксплуатации. Если оборудование должно состыковываться с существующей линией, можно дополнительно направить чертеж, эскиз или размеры места монтажа.

По этим данным подбираются конструкция рамы, диаметр и шаг роликов, количество секций и вариант установки рольганга.
