Плужковый сбрасыватель — это специализированное устройство для промежуточной разгрузки ленточных конвейеров. Оно позволяет автоматизировать процесс распределения сыпучих и мелкокусковых материалов по бункерам или отсекам хранения, направляя поток в сторону от основной оси конвейерной ленты. Применяется в горнодобывающей, металлургической, цементной, энергетической и агропромышленной отраслях.

Инженерные особенности и надежность

Конструкция сбрасывателя разработана для работы в тяжелых промышленных условиях и рассчитана на длительную эксплуатацию при высоких нагрузках, запыленности и абразивном воздействии материалов.

Двухступенчатый сброс.
Устройство оснащено двумя плужками — сбрасывающим (основным) и зачищающим. Основной плужок отводит основной объем материала, а зачищающий, оснащенный износостойкой полиуретановой или резиновой пластиной, эффективно удаляет остатки мелких фракций, снижая налипание и потери материала.

Защита от пересыпания.
Стальной щит сбрасывающего плужка оборудован отражателем в верхней части, что исключает перелет материала через устройство даже при высокой скорости ленты и интенсивной подаче.

Футеровка.
Для работы с абразивными и агрессивными материалами рабочие поверхности могут футероваться сверхвысокомолекулярным полиэтиленом (СВМПЭ), резиной или композитными материалами, что значительно увеличивает срок службы оборудования и снижает эксплуатационные затраты.

Механизм подъема и регулировки.
Перевод из рабочего положения в нерабочее осуществляется с помощью различных типов приводов:

• электропривод,
• механизмы МЭО / МЭП,
• пневмоцилиндры.
  Также предусмотрена регулировка прижима плужка к ленте, что позволяет адаптировать устройство под различные условия эксплуатации.

Дополнительные элементы надежности:

• амортизирующие узлы для защиты от ударных нагрузок,
• усиленная рама,
• защита подшипниковых узлов от пыли и влаги,
• возможность установки датчиков положения и контроля работы.

Конфигурация и установка

Плужковые сбрасыватели устанавливаются в средней части конвейера на специальной опорной раме (столе), которая монтируется на уровне обода среднего ролика желобчатой опоры.

Для обеспечения корректной работы:

• на входе и выходе устанавливаются прямые роликоопоры,
• обеспечивается выравнивание ленты,
• учитывается необходимая длина переходных участков.

Направление сброса:

• левостороннее,
• правостороннее,
• двустороннее.

Расположение привода:
Привод может быть установлен с любой стороны конвейера в зависимости от компоновки оборудования и удобства обслуживания.

Исполнения конструкции

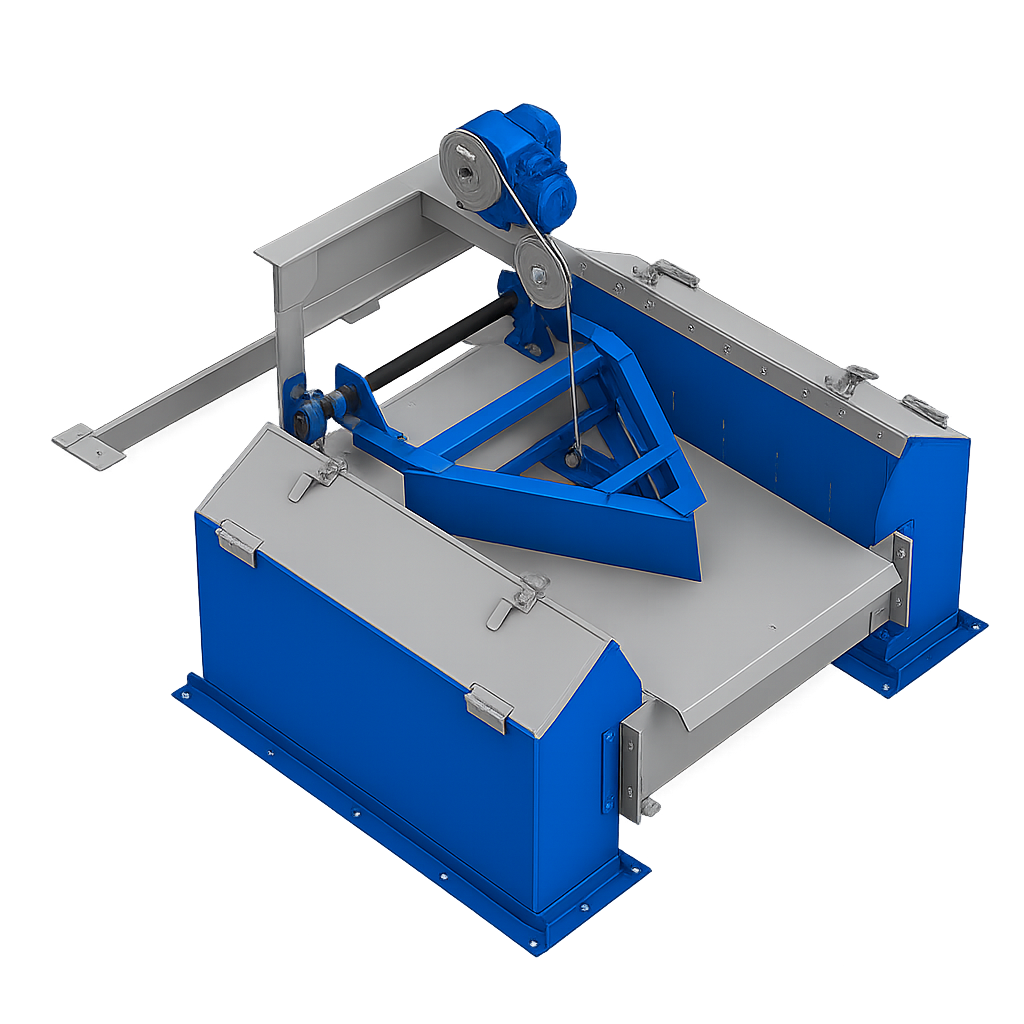

Легкое исполнение:

• стол плужка выполнен в виде плоского листа,
• по обе стороны устанавливаются верхние прямые роликоопоры,
• применяется при невысоких нагрузках и малой производительности.

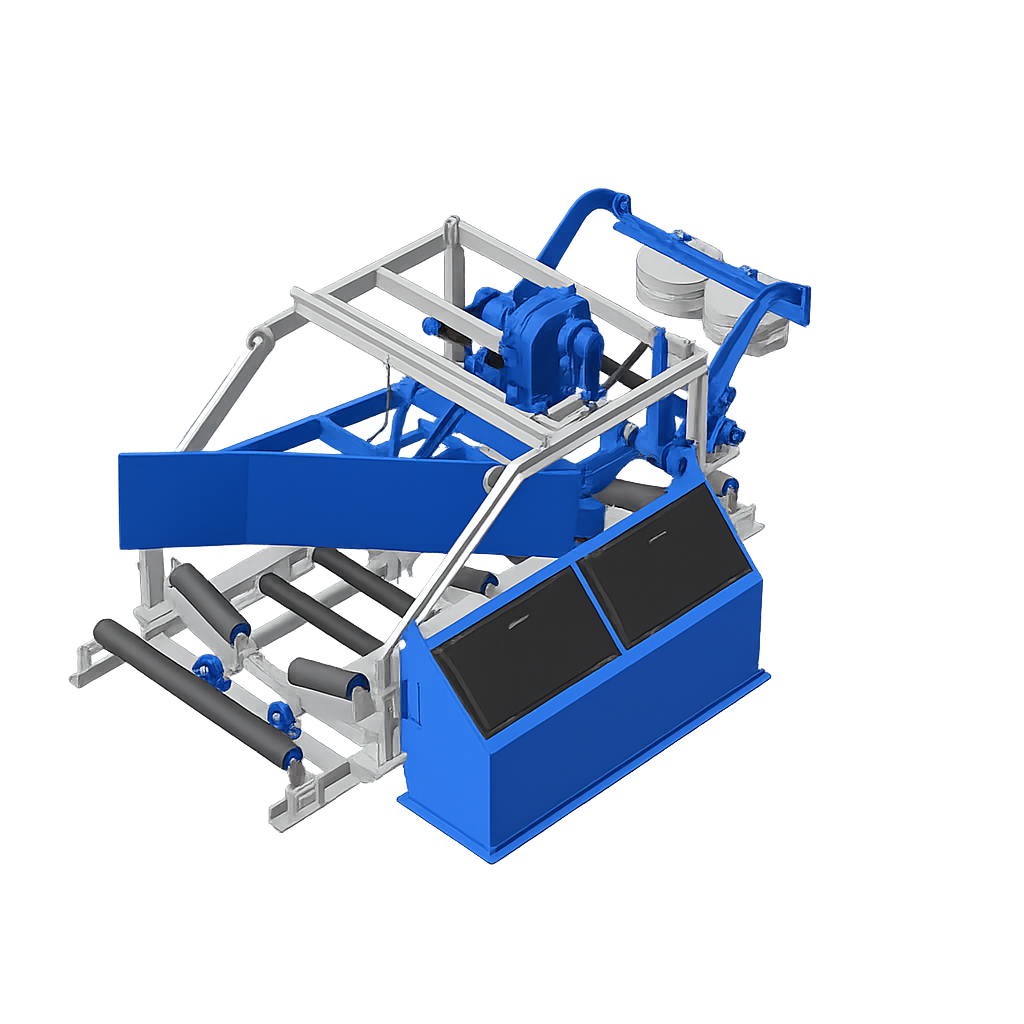

Тяжелое исполнение:

• стол выполнен в виде батареи желобчатых роликоопор (входят в состав сбрасывателя),
• при опускании плужка роликоопоры «выполаживаются», обеспечивая стабильный контакт с лентой,
• предназначено для высоких нагрузок, широких лент и интенсивной эксплуатации.

Ключевые преимущества

1. Чистота разгрузки.
   Зачищающий плужок прижимается к ленте собственным весом или регулируемым механизмом, обеспечивая плотное прилегание без зазоров и минимальные остатки материала.
2. Универсальность.
   Совместимость с конвейерными лентами шириной от 400 до 1600 мм, возможность адаптации под различные типы материалов.
3. Бережная эксплуатация.
   Конструкция исключает повреждение ленты при правильной настройке угла сброса (обычно около 40°) и усилия прижима.
4. Экономичность.
   Позволяет организовать промежуточную разгрузку без остановки конвейера и без применения дорогостоящих перегрузочных узлов.
5. Автоматизация.
   Возможность интеграции в системы управления предприятием (АСУ ТП), включая дистанционное управление и мониторинг состояния.
6. Снижение запыленности.
   При оснащении кожухами и системами аспирации значительно уменьшается пылеобразование в зоне разгрузки.

Области применения

Плужковые сбрасыватели широко используются:

• на складах сыпучих материалов,
• в угольных и рудных терминалах,
• на цементных заводах,
• в зернохранилищах и элеваторах,
• в системах транспортировки топлива на ТЭЦ.

Повысьте эффективность вашего склада

Плужковые сбрасыватели — один из самых экономичных и технологичных способов организации многоточечной разгрузки без разрыва конвейерной линии. Их применение позволяет:

• сократить капитальные затраты,
• повысить гибкость логистики,
• снизить потери материала,
• увеличить срок службы конвейерного оборудования.

Мы поможем подобрать оптимальную конфигурацию, тип привода и футеровки с учетом характеристик транспортируемого материала и условий эксплуатации.

Свяжитесь с нами, чтобы интегрировать систему автоматического сброса в вашу технологическую линию.
