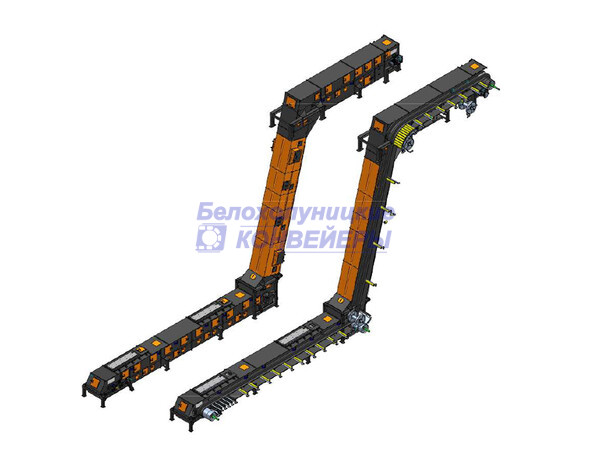

Z-образный ленточный конвейер применяют для подачи сыпучих и штучных грузов между оборудованием, установленным на разной высоте. Чаще всего такая схема нужна там, где груз требуется поднять вверх, но поставить длинный наклонный транспортер не позволяет площадь цеха или расположение оборудования.
Z-образная схема позволяет объединить подъем и горизонтальную транспортировку в одной линии. По конструкции такое оборудование относится к крутонаклонным ленточным конвейерам. При большом угле подъема оно может использоваться как вертикальный ленточный конвейер.
Z-образным конвейер называют из-за формы его трассы. В конструкции выделяют три основных участка:
Такая схема удобна, если оборудование находится на разных уровнях, а места для длинного наклонного конвейера недостаточно. Z-образная трасса позволяет компактнее разместить линию и организовать подачу материала между отдельными участками производства.
Габариты конвейера заранее не задаются. Их определяют по месту установки и параметрам задачи: высоте подъема, длине трассы, производительности и характеристикам груза. Эти же данные нужны для выбора привода, ленты и расчета металлоконструкции.
При подъеме под большим углом важно, чтобы материал не скатывался назад и не просыпался с краев. Поэтому для таких конвейеров используют ленты с дополнительными удерживающими элементами.
В зависимости от груза это могут быть:
Конструкция ленты зависит прежде всего от самого груза. Для выбора учитывают размер фракции, влажность, насыпную плотность и требуемую производительность. Отдельно определяют высоту бортов и расстояние между перегородками.
На Z-образных конвейерах можно перемещать сыпучие, кусковые и штучные грузы. Окончательное исполнение оборудования зависит от свойств конкретного материала.
В числе типовых грузов:
Конкретное исполнение подбирается под характеристики материала и условия эксплуатации. Для разных типов грузов могут отличаться ширина ленты, тип перегородок и параметры привода.
| Тип груза | Что учитывать | Возможное исполнение |
| Мелкофракционные сыпучие материалы | Просыпание при подъеме | Лента с гофробортами и поперечными перегородками |
| Кусковые материалы | Размер фракции и нагрузка на перегородки | Усиленные поперечные перегородки |
| Влажные материалы | Налипание на рабочую поверхность | Подбор материала и профиля ленты с учетом свойств груза |
| Штучные грузы | Устойчивость груза при подъеме | Лента с поперечными упорами или профилями |
Перед проектированием учитывают вид груза, его фракцию или размеры, требуемую производительность, высоту и угол подъема, точки загрузки и выгрузки, а также доступную площадь. На основании этих данных подбирают ширину и тип ленты, мощность привода и конструкцию перегородок.
Для расчета Z-образного ленточного конвейера сообщите параметры груза и желаемую конфигурацию трассы. Специалисты подберут исполнение оборудования и определят его основные характеристики.
