Средняя секция

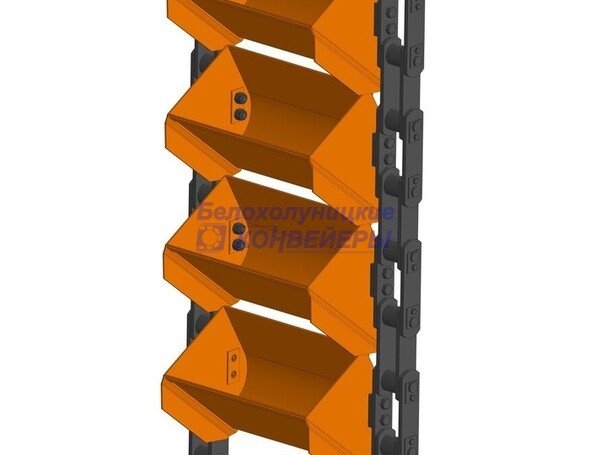

Средняя секция — это труба или короб, который соединяет головку и башмак. Внутри неё ходит лента или цепь с ковшами. Секции набирают по высоте элеватора. Стыкуются на фланцах, через резиновые прокладки.

На стенках средней секции смонтированы направляющие ролики. Они не дают ленте биться о стенки и вибрировать на скорости. Ставятся через каждые 3–5 метров, на кронштейнах с амортизаторами. Ролики — стальные, с термообработкой для абразивных грузов, или полиуретановые.

Материал секции — листовая сталь толщиной от 1,5 до 4 мм. Для агрессивных или влажных сред — нержавейка. На корпусе делают смотровые лючки и лазки для чистки, особенно в нижней трети, где может скапливаться просыпь.

Особенности

• Корпус сварной, из стали 3–4 мм на высоте до 30 м, для большей высоты стенку усиливают.
• Ролики направляющие — каленые или с покрытием. Подшипники закрытые, выносные, чтобы не забивались пылью.
• Стыки секций герметизируются резиной. Для взрывоопасных зон — дополнительное уплотнение.
• Можно делать секции с футеровкой из полиуретана или износостойкой резины для особо абразивных грузов (руда, уголь, цемент).

Где применяется

Средняя секция идет в любом элеваторе — от зерновой норы до водоподъемной машины. Высота подъема — от 5 до 50 метров и выше. Грузы: зерно, цемент, песок, уголь, удобрения, гранулы, рудный концентрат, щебень, химические порошки. Для каждой отрасли своя толщина металла и свои ролики.

Секции подходят и для вертикальных, и для крутонаклонных (до 70°) элеваторов.

Рассчитаем набор секций под вашу высоту и груз

Укажите общую высоту подъёма, тип материала (абразивный, влажный, агрессивный или обычный), нужны ли смотровые люки и футеровка. Подберём толщину стали, шаг направляющих роликов, материал роликов (сталь/полиуретан), тип уплотнений. Спроектируем секции с точными фланцами под вашу головку и башмак — или сделаем полный комплект под ключ.

Отправьте параметры — получите чертёж секций, спецификацию роликов и цену. Звоните или пишите: рассчитаем за день.
