Приводные барабаны

Приводной барабан ленточного конвейера получает вращение от привода и приводит в движение ленту. На этот узел приходится постоянная нагрузка, поэтому для нормальной работы важны подходящий диаметр, прочность вала и хорошее сцепление с лентой.

ООО «Белохолуницкие Конвейеры» выпускает барабаны для новых конвейеров и для замены уже отработавших свой ресурс. Необязательно искать готовый типоразмер: изделие можно изготовить по чертежу или исходным размерам оборудования.

Конструкция приводного барабана

Устройство барабана сравнительно простое, но каждый элемент работает под нагрузкой. В конструкцию входят:

• обечайка — рабочая цилиндрическая поверхность, с которой соприкасается конвейерная лента;
• торцевые диски — соединяют обечайку с валом и придают конструкции необходимую жесткость;
• вал — принимает крутящий момент от привода;
• подшипниковые узлы — обеспечивают свободное вращение и удерживают барабан в рабочем положении;
• одна или две консоли вала — их количество зависит от схемы подключения привода.

Размеры этих деталей не берутся по одному шаблону. Диаметр барабана, сечение вала и другие параметры определяют исходя из ширины ленты, нагрузки и особенностей конкретного конвейера. Если оборудование работает практически без остановки или перемещает тяжелый груз, требования к узлу будут выше.

После сборки барабан балансируют. Это нужно не формально: при вращении даже небольшое биение со временем увеличивает нагрузку на подшипники и другие элементы приводной станции.

Основные параметры

Конкретные размеры приводного барабана ленточного конвейера зависят от конструкции конвейера. При замене существующего барабана можно изготовить новый узел по чертежу или размерам установленного оборудования.

Когда нужна футеровка

Для обычных условий подойдет гладкая рабочая поверхность. Если между лентой и металлом не хватает сцепления, применяют футеровку.

Покрытие увеличивает трение и помогает ленте увереннее проходить приводной участок без пробуксовки. Особенно заметна разница при повышенной влажности, загрязнении или работе под значительной нагрузкой.

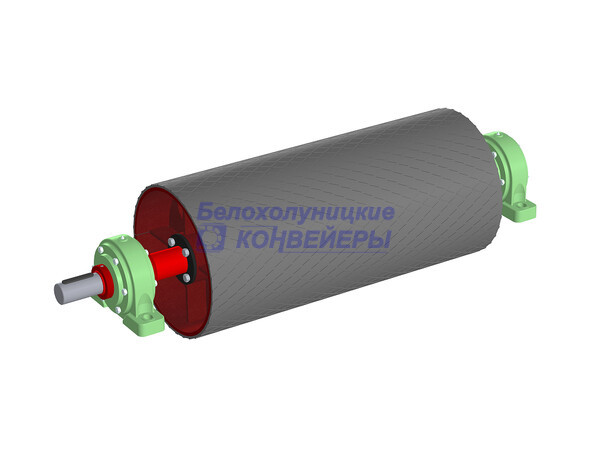

Для футеровки может использоваться резина с рельефной поверхностью. Ромбовидный рисунок дополнительно улучшает сцепление и способствует отводу влаги из зоны контакта.

Что нужно для подбора

Чтобы подобрать приводной барабан под конкретный конвейер, обычно достаточно нескольких исходных данных:

• ширина конвейерной ленты;
• требуемый диаметр барабана;
• основные размеры вала и посадочных мест;
• тип привода и способ соединения с ним;
• наличие или отсутствие футеровки;
• условия работы оборудования и предполагаемая нагрузка.

Если барабан нужен взамен изношенного, можно передать чертеж или размеры установленного узла. Для нового конвейера параметры определяются по техническому заданию.

Изготовление и заказ

Изготавливаем барабаны для ленточных конвейеров серийных и нестандартных размеров. Возможна комплектация гладкой рабочей поверхностью либо футеровкой, а также исполнение вала под конкретную схему подключения привода.

Чтобы купить приводной барабан ленточного конвейера, отправьте основные размеры, чертеж или данные об оборудовании. По ним можно определить подходящее исполнение, срок изготовления и стоимость.
